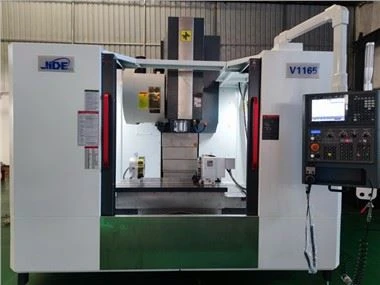

Vmc 1060 függőleges megmunkáló központ







A vmc 1060 függőleges megmunkáló központ ágy kialakítása biztosítja az ágy nagy merevségét
Az ANSYS elemzést a szerszámgép szerkezetére vonatkozóan az alaptervezéstől a nagy sebességű és nagy pontosságú folyamatos megmunkálásig minden szakaszban elvégezték. Szimulációs kísérleteket végeztünk a szerszámgép középpontjának súlyt terhelő alakváltozásaira, hogy biztosítsuk a szerszámgép kiváló hajlítási merevségét.



Szabadalmaztatott technológiával a tárolóaljzat és a víztálca egy testbe van öntve, a vízvisszatartó lépcsők pedig a fémlemez találkozásánál vannak kialakítva, hogy megakadályozzák a víz szivárgását és szivárgását.
Az 1580 feletti gépágy saját vízszintes automatikus spirális forgácseltávolító horonnyal rendelkezik.

A fejszár optimális nyúlási aránya a legjobb megmunkálási merevséget éri el.
A nagy fesztávú halszálkás oszlopkialakítás biztosítja az oszlop erős merevségét.
A vezetősín felületét nagyfrekvenciás oltással kezelik, a keménység eléri a HRC50 plusz 5 értéket.
Opcionálisan 300 mm alatti magassági párnák és 300 mm feletti oszlopok teljes magassága.
Az ágynyereg motorülése be van építve a sebességváltó merevségének javítása érdekében.



Gépparaméter



●	Utazás
	X-tengely mozgás	Mm	1100
	Y tengely mozgása	Mm	600
	Z-tengely mozgás	Mm	600
	Orsó orr a munkafelülethez	Mm	120-720
	Orsó középponttól oszlopig vezető	Mm	650
●	munkaasztal
	Asztal méretei (H x SZ)	Mm	1200*600
	T-nyílás (szám-méret*térköz)	Mm	5*18X100
	maximum töltés	Kg	1000
	Orsó
	Orsó fordulatszám	fordulat	（Közvetlen）12000
	Az orsómotor teljesítménye	Kw	7.5/11Kw
	Orsó kúpos furata (modell/beépítési méret)		BT40 (150)
●	Takarmány
	G00 gyorsmenet (X tengely)	m/perc	36
	G00 gyorsmenet (Y tengely)	m/perc	36
	G00 gyorsmenet (Z tengely)	m/perc	36
	G01 Vágási előtolás	m/perc	12/12/12





Minőségi csúcsmárkás alkatrészek
■ Az összes kötegtípus háromtengelyes Fuqin a legújabb FDC sorozatú C3 minőségű precíziós golyóscsavart alkalmazza előfeszítés után, majd együttműködik az előcsavar anyával. Hatékonyan kiküszöböli a zajt és a hőmérséklet-emelkedést a feldolgozás során, és biztosítja a feldolgozás pontosságát.
Alacsony hangerő. A zajérték 5-7bd alacsonyabb, mint a hagyományos golyóscsavaroké. A DM-N érték (refluxérték) 180,000-ra küldhető.

A sínpadló mindhárom tengelye a jól ismert márka nagy pontosságú vonalsínét használja, amely a nagy merevség, alacsony gördülési ellenállás, nagy pozicionálási pontosság és a feldolgozott termékek jó pontossága jellemzi.







hárompontos durva
Hárompontos kombinációs márkás alkatrészek, egyszerű elrendezés, stabil minőség és gyors karbantartás.

Olajozó
Minden típus nagy teljesítményű kenőanyagot használ, ésszerű kenési pont kialakítással kombinálva, így a csúszós keni a holt sarkokat és a legjobb viselkedést éri el.

Az orsó olaj hőmérséklete állandó
A főtengely nagy sebességű forgása hatékonyan érheti el az állandó hőmérséklet hatását, hatékonyan szabályozhatja a főtengely helyzetét, és biztosítja a főtengely nagy sebességű forgásának pontosságát.

Repedéses szekrény
Jianjun és Yuqi márkájú kiegészítők integrált tervezése, karbantartása, Dinglanxing garanciával.





A főtengely csapágya P4 minőségű precíziós kúpgolyós csapágyat alkalmaz, amelyet a projekttechnikusok szerelnek össze. A főaknát többszörösen telepítik, és gyorsan az ügyfelek rendelkezésére bocsátják.
Az ügyfelek igényei szerint az orsó kiegészíthető "vízkivezetés az orsó közepéből" funkcióval, amely csökkentheti az orsó hőmérséklet-emelkedését és az utcai törmelék hatását.



A vmc 1060 függőleges megmunkálóközpont megfelelt az ISO9001:2008 minőségirányítási rendszer tanúsítványának
A cég minden szerszámgépen 100 százalékos teljes körű ellenőrzést végez.
■Orsóhőmérséklet-teszt: Az orsó 24 órás működése után ellenőrizze, hogy az orsó hőmérséklete normális-e. ■Orsóérzékelő rúd ellenőrzése: az orsó függőleges helyzetének, valamint az orsó kúpos furata és a szerszámtartó közötti illeszkedés biztosítására.
■Lézeres érzékelés: A teljes löket mozgási pontosságát lézer kalibrálja és kompenzálja, hogy biztosítsa a gép ismételt pozicionálási pontosságát. Orsó feszítési teszt: Határozza meg az orsó feszítőerejét, hogy biztosítsa a szerszám szorító erejét a feldolgozás során. L
Geometriai pontosság vizsgálata {Ellenőrizze az egyes tengelyek párhuzamosságát és az egyes tengelyek egymásra merőlegességét.
Orsó rezgésérzékelése: A jó megmunkálási pontosság érdekében az orsó minden egyes fordulatszám-tartományának rezgésérzékelésének 3 um-nál kisebbnek kell lennie. Ballbar valódi kör érzékelés: Korrigálja a valódi kerekséget és a mechanikai geometriai pontosságot, hogy biztosítsa a gép háromdimenziós terének mozgási pontosságát
