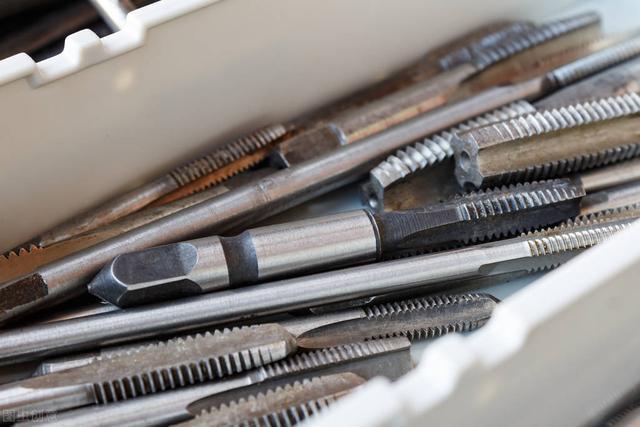

A menetes furatok feldolgozása az alkatrészekben a függőleges megmunkálás feldolgozása nagyon gyakori, és a gépiparban nagyon gyakori, mint az alkatrészek közötti menetes kapcsolat. Nagyon meg kell érteni a menetes lyukak feldolgozását. A feldolgozás előtt először meg kell értenünk a menetes lyuk alapvető összetételét. A jel a téma, tudjuk, hogy ez áll a rekesz és a pályán. A feldolgozás előtt először ki kell választanunk az eszközöket, beleértve a menet alsó furatának feldolgozására és a megfelelő menet feldolgozásához használt csapot.
Kezdőként először meg kell ismernünk a menetes alsó lyuk méretét és a kapcsolódó vágási paraméterek kiválasztását a menetes lyuk feldolgozása előtt.
A koppintás programozási parancsa a G84. Ebben a menetfúrási ciklusban, amikor eléri a lyuk alját, az orsó az ellenkező irányba forog.
Most példákat használunk a menetes lyukak programozásának bemutatására.
Példa: Van egy 300X300 acéllemez vastagsága 30 mm, és a megfelelő menetes lyuk M10 van lyukasztva a szükséges helyzetben. Az alábbiak szerint.
Elemzés: A menetes furatok feldolgozása szerint a táblázat felnézésével ismerhetjük meg a megfelelő eszközöket és paramétereket. Az M10 alsó furatfeldolgozásához használt fúrófej egy 9 átmérőjű gépi csap, a csap pedig M10*1.
Program: Állítsa eszköz T1 fúrni bit 9, T2 érintse M10
G54G90G0X0Y0; (Hozzon létre egy koordináta-rendszert, a szerszám eltolódik az eredetre)
G43H1Z50; (Szerszámhossz-kompenzáció megállapítása)
G0 X50Y50; (fúrási pozícióba lépve)
M03 S700; (orsóindítás)
G99G82Z-35R5P1000F180; (fúrja meg az első lyukat, emelje fel a kést az R pontra)
Y250; (fúrja meg a második lyukat, emelje fel a kést az R pontra)
X150; (fúrja meg a harmadik lyukat, emelje fel a kést R pontra)
G98Y50 (fúrja a negyedik lyukat, emelje fel a kést a kiindulási pontig)
G80; (fúróciklus megszakítása)
G0 Z200 M05; (emelje fel a szerszámot, az orsó leáll)
M06T2; (szerszámváltás T2)
G43H2Z50; (Szerszámhossz-kompenzáció megállapítása)
G0 X50Y50; (fúrási pozícióba lépve)
M03 S500; (orsóindítás)
G90G99G84Z-35R5P600F500; (érintse meg az első lyukat, emelje fel a kést, hogy pont R)
Y250; (megérinti a második lyuk, emelve a kést, hogy pont R)
X150; (Érintse meg a harmadik lyukat, emelje fel a kést, hogy pont R)
G98Y50 (megérinti a negyedik lyukat, felemelve a kést a kiindulási pontig)
G80; (fúróciklus megszakítása)
G0 Z200 M05; (emelje fel a szerszámot, az orsó leáll)
M30; (program vége, visszatérés a program kiindulópontjához)
A koppintási folyamat során könnyebb megtörni. Javasoljuk, hogy a feldolgozás előtt tisztítsa meg a fúrás sorjait, és adjon hozzá egy irányított letörést. A kenőolaj hozzáadásának hatása a menetfúró folyamat során jobb lesz.
