A modern gyártás területén a FANUC CNC programozás sarokköves technológiaként áll, lehetővé téve a megmunkálási folyamatok pontos és hatékony ellenőrzését. A FANUC CNC programozásában használt különféle kódok közül az S -kódok kulcsszerepet játszanak, és gyakran feltárják a szerepet. FanUC CNC beszállítójaként izgatottan örülök, hogy belemerülhetek az S -kódok funkcióiba, és rávilágíthatom azok jelentőségére a megmunkálás világában.
Az S - Kódok alapjainak megértése
S - A FANUC CNC programozásában szereplő kódok elsősorban az orsósebesség -szabályozáshoz kapcsolódnak. Egy CNC gépen az orsó a forgó alkatrész, amely a vágószerszámot tartja. Az orsó forgatásának sebessége közvetlen hatással van a megmunkálási folyamatra, befolyásolva azokat a tényezőket, mint például a vágási hatékonyság, a felületi kivitel és a szerszám élettartama.
Az S - kódot általában egy numerikus érték követi, amely a kívánt orsósebességet képviseli. Például egy programban láthat egy parancsotS1000- Ez a parancs arra utasítja a CNC gépet, hogy az orsósebességet percenként 1000 forradalomra (fordulat / perc) állítsa be. Az orsósebességek specifikus tartománya, amelyet az S -kódok segítségével lehet beállítani, a gép képességeitől függ. Néhány magas végű CNC gép rendkívül nagy orsósebességet érhet el, míg másoknak korlátozottabb tartományai lehetnek.
Az S -kódok kulcsfontosságú funkciói
1. A vágási paraméterek vezérlése
Az S -kódok egyik legalapvetőbb funkciója a vágási paraméterek optimalizálása. A különböző anyagok különböző vágási sebességet igényelnek a legjobb eredmény elérése érdekében. Például az alumínium megmunkálásakor viszonylag nagy orsósebességet lehet használni, mivel az alumínium lágy anyag. Másrészt, az edzett acél megmunkálásakor gyakran alacsonyabb orsósebességre van szükség a szerszám túlzott kopásának megakadályozásához és a jó felületi kivitel biztosításához.
Vegyük a példát aVMC marógép- Ha ezt a gépet az alumínium blokkjának őrlésére használja, akkor az S -kódot viszonylag magas értékre állíthatja, mondjukS3000- Ez a nagy orsósebesség lehetővé teszi a vágószerszám számára, hogy az anyagot gyorsan és hatékonyan távolítsa el, csökkentve a megmunkálási időt. Ha azonban a rozsdamentes acél megmunkálására vált, akkor lehet, hogy például az orsó sebességét le kell engednie példáulS1000A szerszám túlmelegedésének elkerülése és a vágás minőségének fenntartása.
2. Szerszám élettartama
A megfelelő orsósebesség -szabályozás az S -kódok segítségével elengedhetetlen a szerszám élettartamának meghosszabbításához. Ha az orsósebesség túl magas, a vágószerszámot túlzott hőnek és stressznek vetik alá, ami gyorsan elhasználódhat. Ezzel szemben, ha az orsósebesség túl alacsony, akkor a szerszám nem csökkenthet hatékonyan, ami megnövekedett súrlódást eredményez, és potenciálisan lerövidíti élettartamát.

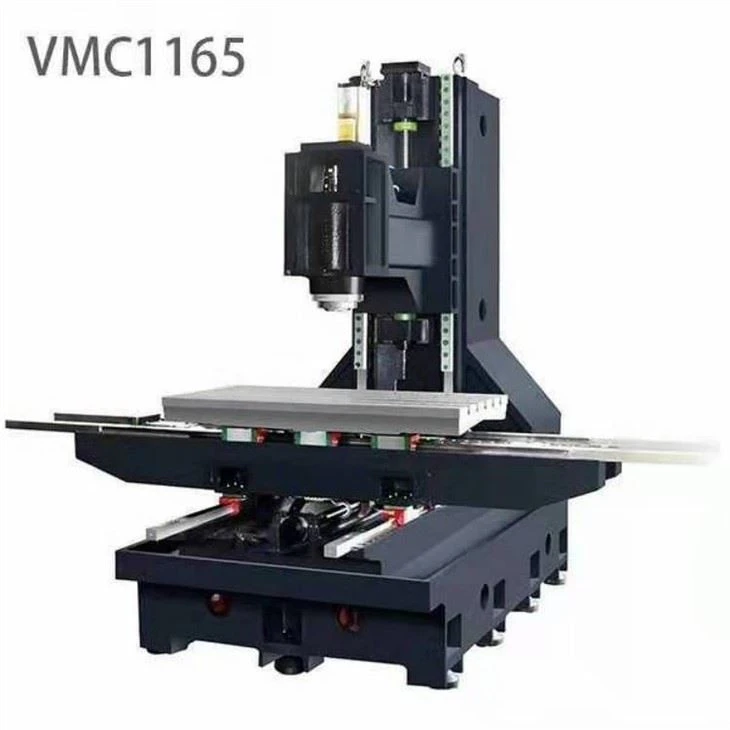

Az S - kódok használatával az optimális orsósebesség beállításához egy adott szerszámhoz és anyagkombinációhoz jelentősen csökkentheti a szerszám kopását. Például egy karbid végi malom, amelyet aCNC Milling Center V1165Lehet, hogy a szerszámgyártó által megadott ajánlott orsósebesség -tartomány. Az S -kód programozásával ezen a tartományon belül biztosíthatja, hogy az eszköz a legjobb körülmények között működjön, ezáltal maximalizálva hasznos élettartamát és csökkentve a szerszámcsere általános költségeit.
3.
Az orsósebesség közvetlen hatással van a megmunkált rész felületére. A magasabb orsósebesség általában simább felületi felületet eredményez, mivel a vágószerszám egy adott idő alatt több áthalad az anyagon, csökkentve a fésűkagyló magasságát a vágások között. Mint azonban korábban említettük, az orsósebességet kiegyensúlyozni kell más tényezőkkel, például a szerszám kopásával és az anyagtulajdonságokkal.
ABenchtop 3 tengely CNC marógép, ha egy olyan alkatrészt, amely nagy minőségű felületi felületet igényel, akkor az S - kódok finomításához használhatja az orsó sebességét. Például, ha egy sárgarézből készít egy részt, kissé magasabb orsósebességet lehet használni a tükör eléréséhez - például a felületi kivitelhez.
4. Koordináció más kódokkal
S - A kódok nem működnek elszigetelten. Ezeket gyakran használják a FANUC CNC programozás más kódjaival együtt, például f - kódok (takarmány -sebesség) és T - kódok (szerszámválasztás). E kódok közötti kapcsolat döntő jelentőségű az optimális megmunkálási eredmények elérése érdekében.
Például, amikor az orsó sebességét S - kód segítségével növeli, akkor előfordulhat, hogy az előadási sebességet egy F -kód segítségével is be kell állítania. A magasabb orsósebesség lehetővé teszi a vágószerszám számára, hogy gyorsabban távolítsa el az anyagot, így a takarmány -sebességet arányosan meg lehet növelni a megfelelő forgácsterhelés fenntartása érdekében. Ez a koordináció biztosítja, hogy a megmunkálási folyamat hatékony és pontos legyen.
S -kódok fejlett alkalmazásai
1. Változó orsósebesség
Néhány fejlett megmunkálási művelet során változó orsósebesség -szabályozás szükséges. A FANUC CNC rendszerek támogatják azokat a funkciók használatát, amelyek lehetővé teszik az orsó sebességének megváltozását a megmunkálási folyamat során. Ez hasznos lehet olyan alkalmazásokban, mint például a kontúr marás, ahol a vágási feltételek megváltoznak, amikor a szerszám a kontúr mentén mozog.
Például egy komplex 3D -s forma őrlésekor a vágóerők a vágás szögétől függően változhatnak. Az S -kód programozásával az orsó sebességének megváltoztatásához a program különböző pontjain optimalizálhatja a vágási folyamatot, és biztosíthatja a következetes minőséget az egész részben.
2. Szinkronizálás más géptengelyekkel
A multi -tengelyű CNC gépekben az S -kódok szinkronizálhatók más tengelyek mozgásával. Ez a szinkronizálás elengedhetetlen az olyan műveletekhez, mint a szálak, ahol az orsósebességet pontosan össze kell hangolni a szerszám z - tengely mentén történő mozgásával.
A menetes művelet programozásakor az S -kódot az orsó sebességének beállításához használják, és az F -kódot a betáplálási sebesség beállításához használják. Az orsósebesség és az adagolási sebesség közötti arányt gondosan ki kell számolni annak biztosítása érdekében, hogy a szálakat pontosan vágják.
Gyakorlati megfontolások az S - kódok használatához
1. Gépi képességek
Mielőtt az S -kódokat használja az orsó sebességének beállításához, fontos megérteni a CNC gép képességeit. Minden gépnek van egy maximális és minimális orsósebessége, és ezeknek a korlátoknak a túllépése a gép vagy a vágószerszám sérülését okozhatja.
Olvassa el a gép kézikönyvét, hogy meghatározza az orsósebesség megfelelő tartományát. Ezenkívül egyes gépeknek konkrét követelményei vagy korlátozásai lehetnek az S -kódok használatakor, például egy bizonyos típusú orsó meghajtó vagy vezérlőrendszer szükségességére.
2. Szerszám kiválasztása
A vágószerszám megválasztása az S -kódok használatát is befolyásolja. A különböző szerszámok geometriájuk, anyaguk és bevonatuk alapján eltérő ajánlott orsósebességgel rendelkeznek. Például egy nagysebességű acél (HSS) szerszámhoz alacsonyabb orsósebességet igényelhet, mint egy karbid szerszám.
Az eszköz kiválasztásakor lásd az eszköz gyártójának az orsósebességre és más vágási paraméterekre vonatkozó ajánlásait. Ez segít elérni a legjobb eredményeket és meghosszabbítja az eszköz élettartamát.
Következtetés
S - A FANUC CNC programozásának kódjai hatékony eszköz az orsó sebességének vezérléséhez és a megmunkálási folyamat optimalizálásához. A vágási paraméterek ellenőrzésétől és a felületi befejezés javításától kezdve az eszköz élettartamának kezeléséig és a fejlett alkalmazások engedélyezéséig az S -kódok funkciói változatos és nélkülözhetetlenek a modern gyártásban.
FanUC CNC beszállítójaként megértjük ezeknek a kódoknak a fontosságát, és elkötelezettek vagyunk abban, hogy ügyfeleink számára a hatékony felhasználáshoz szükséges ismereteket és támogatást biztosítsuk. Akár aVMC marógép, aCNC Milling Center V1165, vagy aBenchtop 3 tengely CNC marógép, Az S -kódok megfelelő használata jelentősen javíthatja a megmunkálási hatékonyságot és a minőséget.
Ha érdekli, hogy többet megtudjon a FANUC CNC programozásáról, vagy kérdései vannak az S -kódok használatával kapcsolatban a megmunkálási műveletekben, arra ösztönözzük, hogy vegye fel velünk a kapcsolatot egy részletes megbeszélés céljából. Szakértői csapatunk készen áll arra, hogy segítsen Önnek a CNC programozásának optimalizálásában és a gyártási folyamatok legjobb eredményeinek elérésében.
Referenciák
- John A. Reha "CNC programozási kézikönyve"
- "Fanuc CNC Operator's Manual", amelyet a Fanuc Corporation nyújt
- Műszaki dokumentáció olyan vezető vágószerszámgyártóktól, mint a Sandvik Coromant és a Kennametal.
