A CNC központok megbízható beszállítójaként megértem az éles forgácsolószerszámok kritikus szerepét a CNC megmunkálási műveletek hatékonyságában és pontosságában. Ebben a blogbejegyzésben megosztok néhány értékes betekintést a CNC-központban használt forgácsolószerszámok élesítéséhez, így biztosítva az optimális teljesítményt és hosszú élettartamot.
Az éles vágószerszámok fontosságának megértése
Mielőtt belemerülne az élezési folyamatba, elengedhetetlen felismerni, miért fontos az éles vágószerszámok karbantartása. A Sharp szerszámok nemcsak a megmunkált alkatrészek minőségét javítják, hanem hozzájárulnak a CNC-központ általános termelékenységéhez is. A tompa szerszámok számos problémához vezethetnek, beleértve a rossz felületminőséget, a megnövekedett forgácsolóerőket és a szerszám idő előtti kopását. Ezek a problémák hosszabb megmunkálási időt, magasabb gyártási költségeket, sőt a munkadarab vagy magának a CNC gépnek a károsodását is eredményezhetik.
A szerszám állapotának felmérése
A vágószerszámok élezésének első lépése az állapotuk pontos felmérése. Ez magában foglalja a szerszám ellenőrzését, hogy nincs-e rajta kopás jele, például repedés, kopás vagy tompa élek. A szemrevételezés értékes támpontokat adhat a szerszám állapotáról, de előnyös mérőműszerek, például mikroszkópok vagy tolómérők használata is a pontos méretek és élélesség meghatározásához. A kopás mértékének megértésével eldöntheti, hogy a szerszám kisebb javításokat vagy átfogóbb élezési folyamatot igényel.
A megfelelő élezési módszer kiválasztása
Számos módszer áll rendelkezésre a CNC-központban használt vágószerszámok élezésére, mindegyiknek megvannak a maga előnyei és korlátai. A módszer kiválasztása számos tényezőtől függ, beleértve a szerszám típusát, az anyagát és a kívánt pontossági szintet. Íme néhány általános élesítési módszer:
Őrlés
A köszörülés az egyik legszélesebb körben használt módszer a vágószerszámok élezésére. Ez azt jelenti, hogy egy csiszolókoronggal távolítják el az anyagot a szerszám éléről, így éles vágási felületet hoznak létre. A köszörülés végezhető asztali csiszolóval vagy speciális szerszámcsiszolóval, a szerszám összetettségétől függően. Köszörüléskor fontos, hogy a szerszám anyagának megfelelő csiszolókorongot használjon, és a megfelelő csiszolási szöget betartsa az optimális teljesítmény érdekében.
Hónolás
A hónolás egy megmunkálási eljárás, amelyet gyakran használnak köszörülés után a szerszám vágóélének további finomítására. Ez magában foglalja egy hónolókő vagy egy hónológép használatát, hogy eltávolítsák a megmaradt sorját vagy egyenetlenségeket az élről, ami simább és élesebb vágási felületet eredményez. A hónolás javíthatja a szerszám vágási teljesítményét, és csökkentheti a forgácsolás vagy törés kockázatát.
EDM (elektromos kisülési megmunkálás)
Az EDM egy nem hagyományos megmunkálási módszer, amely elektromos kisüléseket használ az anyag eltávolítására a szerszám éléről. Különösen alkalmas kemény és törékeny anyagok, például keményfém élezésére, amelyeket hagyományos módszerekkel nehéz megmunkálni. Az EDM nagy pontosságot és pontosságot tud biztosítani, de drágább és időigényesebb is, mint más élezési módszerek.
Lézeres élezés
A lézeres élezés egy viszonylag új technológia, amely nagy energiájú lézersugarat használ az anyag eltávolítására a szerszám éléről. Számos előnyt kínál, beleértve a nagy pontosságot, a minimális hőtermelést és az összetett szerszámgeometriák élesítésének lehetőségét. A lézeres élező berendezés azonban drága, és a folyamat speciális képzést és szakértelmet igényel.
A szerszám előkészítése élezéshez
A szerszám élezése előtt fontos alaposan megtisztítani, hogy eltávolítsa a felületről esetlegesen előforduló törmeléket, hűtőfolyadékot vagy kenőanyagot. Ezt megteheti oldószerrel vagy tisztítóoldattal és kefével vagy kendővel. A szerszám tisztítása biztosítja, hogy az élezési folyamat hatékonyabb legyen, és az új vágóél nem szennyeződik.
Érdemes megjelölni a szerszám eredeti vágóélét vagy referenciapontjait is, hogy az élezési folyamat megőrizze a helyes geometriát és szöget. Ezt megtehetjük jelölővel vagy írószerszámmal.
A szerszám élezése
A szerszám előkészítése után ideje elkezdeni az élezési folyamatot. A konkrét lépések a választott élezési módszertől függenek, de itt van néhány általános irányelv:
Őrlés
- Rögzítse biztonságosan a szerszámot a csiszolóra vagy a szerszámtartóra.
- Válassza ki a szerszám anyagának és a kívánt vágóél geometriának megfelelő köszörűkorongot.
- Állítsa be a csiszolási szöget a szerszám specifikációinak megfelelően.
- Indítsa el a csiszolót, és enyhe nyomással lassan érintkezzen a szerszámmal a köszörűkoronggal.
- Mozgassa a szerszámot előre-hátra a csiszolókorongon, hogy biztosítsa az egyenletes köszörülést.
- Gondosan figyelje a csiszolási folyamatot, hogy elkerülje a szerszám túlmelegedését, ami károsíthatja a vágóélt.
- Köszörülés után hónolókővel vagy sorjázószerszámmal távolítsa el a szerszámon lévő sorját vagy éles széleit.
Hónolás
- Vigyen fel kis mennyiségű hónolóolajat vagy kenőanyagot a hónolókőre.
- Tartsa a szerszámot a megfelelő szögben, és enyhe nyomással óvatosan mozgassa előre-hátra a hónolókövön.
- Folytassa a csiszolást, amíg el nem éri a kívánt élesség és sima szintet.
- Törölje tisztára a szerszámot, hogy eltávolítsa a hónolási maradványokat.
EDM
- Szerelje be a szerszámot az EDM gépbe, és állítsa be a megfelelő paramétereket, például az impulzus időtartamát, áramát és feszültségét.
- Indítsa el az EDM folyamatot, és hagyja, hogy a gép eltávolítsa a kívánt mennyiségű anyagot a szerszám éléről.
- Gondosan figyelje a folyamatot, hogy megbizonyosodjon arról, hogy a szerszám geometriája és méretei megmaradnak.
- Az EDM után alaposan tisztítsa meg a szerszámot, hogy eltávolítsa a törmeléket vagy a maradványokat.
Lézeres élezés
- Szerelje be a szerszámot a lézeres élezőgépbe, és állítsa be a megfelelő paramétereket, például a lézerteljesítményt, az impulzusfrekvenciát és a pásztázási sebességet.
- Indítsa el a lézeres élezési folyamatot, és hagyja, hogy a gép eltávolítsa az anyagot a szerszám éléről.
- Gondosan figyelje a folyamatot, hogy megbizonyosodjon arról, hogy a szerszám geometriája és méretei megmaradnak.
- A lézeres élezés után alaposan tisztítsa meg a szerszámot, hogy eltávolítsa a törmeléket vagy a maradványokat.
Az élezett szerszám tesztelése és ellenőrzése
A szerszám élezése után fontos tesztelni és ellenőrizni, hogy megbizonyosodjon arról, hogy megfelel a szükséges specifikációknak és teljesítményszabványoknak. Ez megtehető próbavágással egy minta munkadarabon, vagy mérőműszerekkel a szerszám méreteinek és élélességének ellenőrzésére. Ha a szerszám nem felel meg a kívánt kritériumoknak, előfordulhat, hogy újra kell élezni vagy beállítani.
A szerszám élességének megőrzése
A szerszám élezése és tesztelése után fontos lépéseket tenni az élesség megőrzése és az élettartam meghosszabbítása érdekében. Ez a következőket tartalmazza:
- A megfelelő vágási paraméterek, például a vágási sebesség, az előtolás és a fogásmélység használata a szerszámkopás minimalizálása érdekében.
- Megfelelő hűtő- vagy kenőanyag alkalmazása a súrlódás és a hőképződés csökkentése érdekében a megmunkálás során.
- Rendszeresen ellenőrizze a szerszámot kopás és sérülés jeleit keresve, és szükség szerint élezze újra.
- A korrózió és a károsodás megelőzése érdekében a szerszámot megfelelően, tiszta és száraz környezetben tárolja.
Következtetés
A CNC-központban használt forgácsolószerszámok élezése kritikus folyamat, amely jelentősen befolyásolhatja a megmunkálási műveletek hatékonyságát és pontosságát. Ha megérti az éles vágószerszámok fontosságát, pontosan felméri állapotukat, kiválasztja a megfelelő élezési módszert, és követi a megfelelő eljárásokat, akkor biztosíthatja, hogy szerszámai a legjobb teljesítményt nyújtsák, és egyenletes eredményeket produkáljanak.

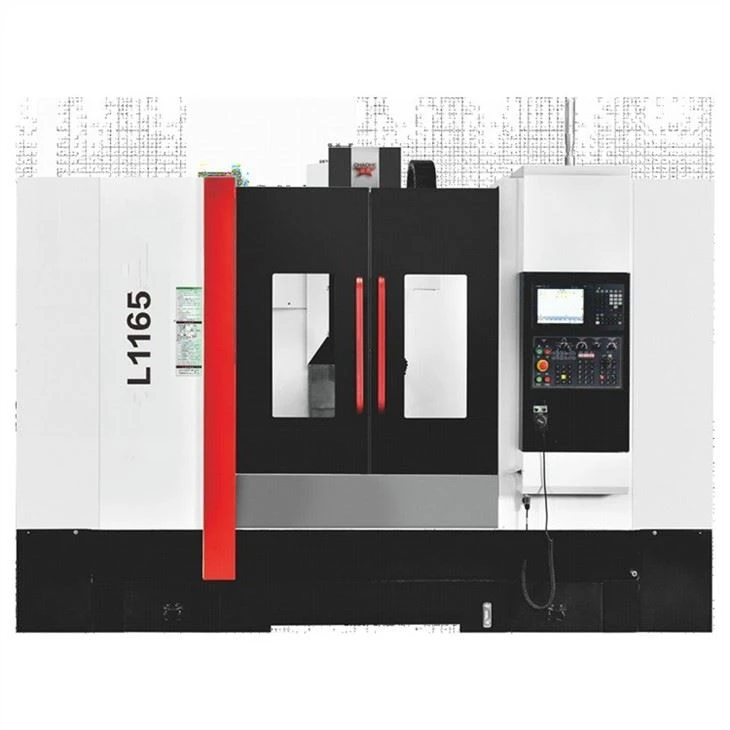

A CNC Center beszállítójaként kiváló minőségű vágószerszámok és élezési szolgáltatások széles skáláját kínáljuk az Ön egyedi igényeinek kielégítésére. A miénk5 tengelyes CNC megmunkáló központúgy lett kialakítva, hogy kivételes pontosságot és teljesítményt biztosítson, míg a miMegmunkáló központ a CNC-bensokoldalú megoldást kínál különféle megmunkálási alkalmazásokhoz. Nálunk is megvan aCNC Machine Center V850, amely megbízhatóságáról és hatékonyságáról ismert.
Ha többet szeretne megtudni termékeinkről vagy szolgáltatásainkról, vagy kérdése van a vágószerszámok élezésével kapcsolatban, forduljon hozzánk bizalommal. Azért vagyunk itt, hogy segítsünk Önnek optimalizálni CNC megmunkálási műveleteit és a lehető legjobb eredményeket elérni.
Hivatkozások
- Smith, J. (2018). CNC megmunkálási kézikönyv. Ipari sajtó.
- Brown, A. (2019). Vágószerszám technológia. McGraw-Hill.
- Johnson, R. (2020). A szerszámélezés alapjai. Faipari Magazin.
