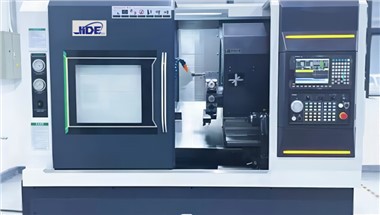

CNC Gang típusú eszterga

A CNC csoportos eszterga egy gyorsan fejlődő és széles körben használt CNC berendezés. A nagy sebességű és precíz CNC szerszámelrendezésű gépeknél az orsórendszer egy elektromos orsószerkezet. A szerszámgép megmunkálási pontossága nagymértékben függ a szerszámgép elektromos orsórendszerének pontosságától, és befolyásolja a szerszámtartó pozíciópontossága és a teljes szerszámgép dinamikus teljesítménye. Befolyás.

CNC késelrendezés gép
A CNC késelrendezés gép szerkezeti jellemzői:

1. Több folyamatot is képes végrehajtani, például külső körök esztergálását, sokszögek, menetek és hornyok marását.

2. Egyszerre két, négy, hat és egyéb többoldalas termékek marását is elvégezheti. Többoldalas termékek, például kúpos hatszögek, középen mart hatszögek, hatszögletű termékek fej- és farokletöréssel, valamint ív alakú termékek is feldolgozhatók.

3. Különféle folyamatokat képes megvalósítani, mint például a munkadarabok nagy sebességű esztergálása és a kis sebességű többéles esztergálás.

4. Az ágyláb egy darabból áll, és importált lineáris vezetősíneket alkalmaz, amelyek jó ütésállósággal és erős merevséggel rendelkeznek.

5. A hidraulikus szorítóberendezés alkalmazása javítja a szerszámgép mechanikai automatizálását.

6. Kiváló minőségű öntöttvas gyanta homok öntvény, kompakt bordalemez szerkezet, jó merevség és erős földrengésállóság.

7. Nagy merevség, nagy pontosságú, nagy sebességű lineáris csúszósínek és precíziós golyóscsavarok.

8. A két forgástengelyt egy szervomotor és egy rugalmas tengelykapcsolón keresztül egy precíziós golyóscsavar köti össze. Jó szilárdsággal és nagy pozicionálási pontossággal rendelkezik. Számítógépes automatikus kenőrendszerrel van felszerelve a lineáris vezetősín és a golyóscsavar erőteljes kenésére.

9. A hidraulikus állomás Tajvan változó szivattyúját, hidraulikus motorját és mágnesszelepét alkalmazza, és levegőhűtő berendezéssel van felszerelve, amely alacsony zajszinttel és alacsony olajhőmérsékletű.

10. Szervoorsó használatával és kéttengelyes radiális vagy axiális szervofej felszerelésével 360-fokú tetszőleges indexpozíciót érhet el az orsón. Oldalvégfúró, menetfúró és maró funkciókkal rendelkezik, és egyetlen befogással képes az összetett alkatrészfeldolgozást elvégezni.

A CNC szerszámelrendezési gépeknek nyilvánvaló előnyei vannak a hagyományos szerszámgépekkel szemben.

1. A méretszabályozás pontossága nagyobb, mint a hagyományos szerszámgépeké. Több folyamat, például esztergálás, marás, fúrás, támadás és fúrás elvégezhető egyetlen befogással, ami csökkenti a másodlagos befogási munkát, és javítja a termék pontosságát és a feldolgozási hatékonyságot.

2. Automatikus etetés funkcióval rendelkezik. A feldolgozás során több folyamatot is képes automatikusan végrehajtani, például esztergálást, marást, fúrást, menetfúrást és fúrást. A gyártási hatékonyság magasabb, mint a hagyományos szerszámgépeké, így rengeteg munkaerőt takarítanak meg.

Ezért a CNC szerszámelrendezési gépek gyártási és összeszerelési folyamata során a szerszámgép kulcsa az elektromos orsórendszer pontosságának javítása, a szerszámtartó helyzetpontosságának javítása és a szerszámgép általános dinamikus teljesítményének javítása. tervezés.

Az eszterga-maró kompozit CNC szerszámgép elektromos orsórendszerének indexelési pontossága és pontos leállítási pontossága fontos mutató a szerszámgép orsójának pontosságának értékeléséhez, és fontos tényezők, amelyek befolyásolják a szerszámgép megmunkálási pontosságát. A nagy indexelési pontosság és az elektromos orsórendszer pontos leállítási pontossága érdekében a nemzetközi eszterga és maró kompozit megmunkáló központok beépített orsómotorokat használnak. Az orsó és a motor forgórésze egy testbe van összeszerelve, hogy csökkentsék a közbenső átviteli kapcsolatoknak az orsó pontosságára gyakorolt ​​hatását.

Munka közben a motor forgórészének forgása forgatja az orsót. Az orsó forgásának fordulatszámhurok és pozícióhurok nagy pontosságú visszacsatoló komponenseket használnak a teljesen zárt hurkú szabályozás eléréséhez. A visszacsatoló komponensek által gyűjtött helyzetjeleket a CNC rendszer frekvenciaosztja és feldolgozza úgy, hogy az orsó indexálásának felbontása elérje a 0,001 fokot vagy annál kevesebbet, így az eszterga-maró keverék orsórendszere A CNC szerszámgép nagy indexelési pontossággal és pontos leállítási pontossággal rendelkezik.

A fenti cél elérése érdekében a következő megoldásokat alkalmazzuk:

1. A motor forgórésze és a szerszámgép orsója speciális összeszerelési eljárást alkalmaz a szerszámgép orsója és a motor forgórészének belső furata közötti csatlakozási merevség biztosítása érdekében, és nagy vágási nyomatékot továbbíthat.

2. Az elektromos orsó összeszerelésekor magasabb szintű nagy sebességű dinamikus kiegyensúlyozást alkalmaznak, hogy csökkentsék az orsócsoport fennmaradó kiegyensúlyozatlanságát, és biztosítsák az orsó stabilitását a nagy sebességű forgás során.

3. Az elektromos orsórendszer orsófékező és csillapító berendezést alkalmaz. Amikor az orsónak pontosan meg kell állnia maráshoz vagy fúráshoz, az orsó fékezett állapotban van, hogy biztosítsa, hogy az orsó ne rázkódik marás közben. A folyamatos indexes marás során az orsó csillapító állapotban van, hogy biztosítsa az orsó forgásának stabilitását marás közben. A fékezési állapot és a csillapítás állapota programozással automatikusan váltható és beállítható.

Gépparaméter

Standard konfigurációk:

(1) Vezérlőrendszer: GSK980

(2) vágóvíz hűtőrendszer

(3) teljesen zárt pajzs

(4) munkalámpák

(5) automatikus kenőrendszer

(6) működésjelző

(7) Tokmány lábkapcsoló

(8) impulzusgenerátor (elektronikus kézikerék MPG)

(9) Szerszámtartozékok

(10) mozgatható fészek víztartály

(11) 8 szerszámos banda típusú szerszám

(13) szerszámosládák

(14) pad

(15) hidraulikus rendszer

A CNC csoportos esztergagépek lineáris vezetősíneket, vibrációs orsókat és ferde esztergagépeket használnak. Nagy pontosságú, nagy merevségű, könnyen vágható, oldalsó (vagy végfelületi) precíziós indexelési, esztergálási, marási, erőfúrási, gong- és egyéb feldolgozási technológiák termékkövetelményeihez tervezték. Viszonylag rövid tengelyek és tárcsa típusú munkadarabok megmunkálására tervezték, amelyek egy menetben készülnek el.

A CNC szerszámgépek elrendezésének tíz előnye:

1. Növelje meg a szerszám élettartamát a vágóél hűtésével.

2. Csökkentse a szerszám és a forgács közötti súrlódást azáltal, hogy kenőanyagot biztosít a forgács és a szerszám közé.

3. Biztosítson jobb felületkezelést a munkadarabon.

4. Csökkentse a szerszámra nehezedő erőt, ezzel takarítson meg energiafogyasztást.

5. Hűtse le a munkadarabot, hogy megtartsa méretpontosságát a hő okozta deformáció csökkentésével vagy megszüntetésével.

6. Csökkentse a "halmozott előnyök" kialakítására való hajlamot.

7. Szabadulj meg a chipstől.

8. Kenje meg a szerszám vezető részét, például a fúrószárat vagy a perselyben lévő vezetőt.

9. Megakadályozza az újonnan megmunkált felületek korrózióját.

10. Kenje meg a gép mozgását.
